Canon nyomtató hulladék tintatartály problémája és annak megoldása

Barátaim az Úrban, üldöz minket a tervezett avulás!

... az avulás pedig az emberiség ellensége, és aki az ellenség elől megfutamodik, az gyáva! Ezért tehát vegyük fel a védőkesztyűt, és csapjunk vele az avulás ocsmány torz pofájába!
 - mutatom, hogyan :D

Alanyunk egy Canon i350 nyomtató:

A probléma a következő: Megtelt a hulladék tinta tartálya, ezért nem nyomtat.
A következő a hibaüzenet:

Valamint, mivel nem tud beszélni, villogással is jelez:

Namost, ilyen esetben elvihetjük a nyomtatót szervizbe, ahol vélhetőleg kb egy új nyomtató áráért "megjavítják", vagy nekiállhatunk magunk is kitakarítani.

Én javaslom a házi megoldást, de nem minden áron. Előbb informállak a dolgok működéséről, hogy megfelelő döntést hozhass, kedves Olvasó :)

A hulladék tinta tartálya egy darab szivacs. Egyszerűen. A tinta ebbe a szivacsba egy szivattyún keresztül érkezik a patronoktól- eddig érthető, ugye?
Na, ahhoz, hogy hozzáférjünk a szivacshoz, szinte teljesen szét kell szedni a nyomtatót- ez már nem annyira jó, de még vállalható, ha szeret az ember ilyenekkel foglalkozni.
Ami problémásabb, az az összeszerelés, de mivel a szervizekben is emberek csinálják, nem ufókok, ezért az is vállalható.
Viszont, attól, hogy kitakarítjuk a szivacsot, nem fog megjavulni a nyomtató! De nem ám :)
Aranyos, mi? /Hát ku°%#&@>ára nem az!/

Elég nagy vagy már, elmondom a frankót: A gyártók nem akarják, hogy otthon megjavítsd, sőt egyáltalán megjavíttasd a nyomtatódat- vagy bármi más készüléked. Ezért van eldugva a szivacs, ezért kell macerázni a nyomtatóval.

(Halkan mondom, -mert a suttogásra jobban figyel mindenki- hogy a nyomtató elektronikája csak saccolja, meddig van a szivacs tintával. Abból saccolja, amennyit nyomtattál és ahányszor cserélted a patronokat.)

De ha nem segít a kitakarítás, akkor mi a jó út? -kérdezheted.
Szoftveresen ki kell törölni a hibát a nyomtató elektronikájából takarítás után/ de inkább előbb/.
És miért nem elég a szoftveres törlés?
Azért, mert nem tudjuk, meddig van a szivacs tintával. Vészmegoldásnak megfelel, de hosszú távon kockázatos, mert kifolyhat a tinta a nyomtató alján.

Nos, most, hogy van információd, eldöntheted, mit teszel. Arra azért felhívom a figyelmed, hogy TE VAGY A FELELŐS A TETTEIDÉRT! Ha tönkreteszed a nyomtatód, az nem az én hibám. Tudatlanul képes lehetsz rá, hogy rosszul csináld, de ezért csak magad okolhatod! Ha ezt megértetetted, folytatom :)

Kezdjünk a szervízprogrammal!
Azért kezdjük ezzel, mert ha valami csoda folytán nem találunk programot, vagy az nem működik, akkor hiábavalóság a manuális takarítás, nem lesz üdvös a végeredmény!
A progi, amit itt közzéteszek egy a sok közül. Win 2K/XP kompatibilis, és a következő Canon nyomtatókhoz használható (elvileg, de próbálkozni lehet mással is): i350, PIXUS350i, i355, i250, i255.
Használata:
1. Csatlakoztatjuk a nyomtatót a számítógéphez és bekapcsoljuk.
2. GeneralTool.exe fájlal indítjuk a progit.
3. Kiválasztjuk az USB portot, ahová a nyomtató csatlakozik (jobbra fent).
4. EEPROM gombra kattintunk, feldob a program egy ablakot ahol infókat közöl a nyomtatóról.
Itt az ER- rel kezdődő sorban láthatjuk a probléma hibakódját- ez ellenőrzésképp kell.
5. Becsukjuk az epromos ablakot, majd jobbra fent beikszeljük az EEPROM CLEART- t, majd a bal oldalon rányomunk a TEST PATTERN 1 -re. A nyomtató acillálni fog kicsit, majd nyomtat egy oldalt (papír legyen benne!)
6. Ha ez kész, ismét ellenőrizzük az eeprom tartalmát. Amennyiben a művelet sikeres volt, a hibakódok az ER sorban nullázódtak.

canon service tool

A progi önkitömörítő formában innen letölthető:
Canon i350 tool

Folytassuk a manuális tisztítással!
Szükséged lesz kesztyűre, csapra és vízre, anker/philips/csillag csavarhúzóra, sima csavarhúzóra, türelemre és fültisztító pálcára. Ha valamit kihagytam, azt láthatod a képeken :)

 A nyomtató oldalai egyszerűen eltávolíthatóak a tartó fülek benyomásával.

 Utána hajtsuk ki Mindkét oldalról a két legfelső csavart- ezt később is megtehetjük, mert...

 ...a műanyag burkolatot ez a kettő fogja itt elől. Kapjuk ki ezeket is!

 Felfelé emelve távolítható el a burkolat, hátul pedig két fül tartja, amit szintén nyomni- tolni kell.





 Itt talán jobban látszik, bár még mindig nem vagyok fényképész :)

 Ez a nyomtatófej parkolója, itt pihen.

 A fejet arrébb tolva- Neked nem kell arrébb tolni, csak mutatom- látható a parkoló maga. Ott az a két fekete szivacsnak tűnő dolog, látod? Na, azok egy egy csővel csatlakoznak egy szivattyúhoz, ami átszívja fejtisztításkor a tintát a patronokból a nyomtatófejen keresztül a hulladéktinta tartályba.

 Ha útban van, vegyük le a nyomtatott papír tálcáját csavarhúzóval vagy kézzel.

 Hátulról vegyük ki az USB csatlakozót takaró elemet- ez lesz az, amit elfelejtesz majd visszarakni összeszereléskor :)

Itt megkérlek, ha eddig önállóan nem voltál képes kihúzni a nyomtatóból a tápkábelt, most tedd meg a kedvemért!

 Következőleg el kell távolítani a nyomtató mechanikáját.Két csavart már eltávolítottunk az elején.

 Ez az egyik csavar,



Ez egy másik,



Ez egy oldalsó,

 Ez meg egy eldugott :)

 Óvatosan mozgatva a fémrészt el lehet távolítani a műanyagtól. Nem kifejezetten egyszerű, odafigyelést igényel, de kivitelezhető :)

 Amit mutatok- kis csati- azt ki kell húzni, különben kiszakad...

 A cél csak annyi, hogy a mechanikát arrébb tegyük azért, hogy hozzá férjünk a szivattyúhoz, ami alatt a szivacs van. Nem kell szana-szét szedni :)

Csak ennyire :)

 Sajnos le kell venni a papíradagoló tálcát is. Ezt csavarhúzóval, kicsit feszegetve tudjuk megtenni. Felhívom a figyelmed a rugóra, ami hajlamos elugrani. Ezt csipesszel vagy kézzel meg lehet akadályozni. A visszarakás sem lesz leányálom, de a rugót összenyomva megoldható!  (gondolom már sejted, hogy az összerakásról nincs útmutató XD )



 Itt a szivattyú. A két cső is látható, amin szívja a tintát.

A körülötte lévő csavarokat tekerjük ki!

 A csavarok kivétele után koncentráljunk az előttünk álló feladatra! Ha már eléggé koncentráltak vagyunk, kapjuk ki az egységet! (ha nem akar kijönni, lehet, hogy van még csavar, ami tartja :) )

 Ilyen kiszedve, alul a nyomtatóban pedig ott van a szivacs! Itt két darab is van belőle!

Hogy ezeket miért nem lehet hozzáférhetőbb helyre tenni, azt már elmondtam/ leírtam :(

 A szivacsokat csipesszel célszerű kiemelni.



 Van bennük tinta rendesen...





 A "tartály" alatt összegyűlt 'tintasárt' csavarhúzóval kikaparhatjuk- ha zavar :)

Most jegyzőkönyvön kívül álljunk meg pár szóra! Megmutatom, hogyan kell levenni az eldobható kesztyűt!

Ha jobb kezes vagy, a bal kezedről az ujjaknál fogva vedd le a kesztyűt a bal kezedről, és markold meg!

Ezután járj el a képeken látható módon :)





 ÉS kész, a kezeid tiszták maradtak!

 Itt a már megtisztított szivacsok láthatóak. A tintasugaras nyomtatókban használt tintákat oldja a víz- bárki bármit mond! A szivacsokat folyó vízzel- ha nem folyó mellett laksz, akkor a csap alatt- szépen ki kell mosni. Mosás közben nyomkodva meggyőződhetünk róla, tiszták-e. Ha már nem jön belőlük színes víz, akkor, és csak akkor jók!

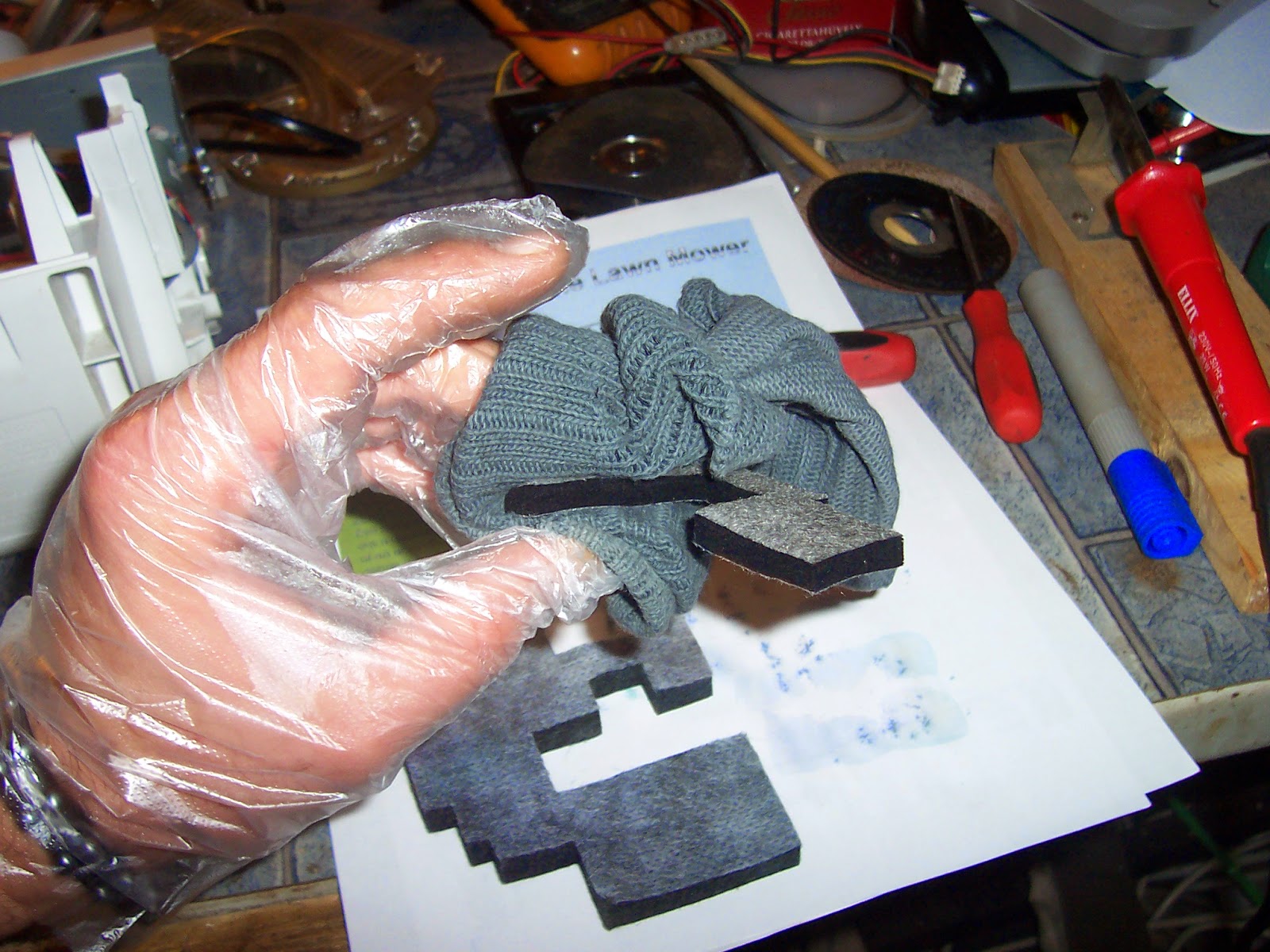

Tisztítás után szárítsuk meg őket idővel vagy nyomkodással például kiselejtezett zokni segítségével!
Nem tudom igaz-e, de több külföldi fórumon olvastam, hogy nem szabad csavarni őket.



 Az viszont biztos, hogy csak tiszta és száraz szivacsot érdemes visszatenni a nyomtatóba!



Mint itt látható!

 A hulladék tinta tartályának tisztítása ezzel kész van! Már csak az összeszerelés van hátra! Ehhez segítség lehet, ha visszafelé olvasod a leírást- vagy még inkább nézed a képeket!

 A művelethez kívánok sok sikert, kitartást és türelmet!

Tartalomjegyzék

Zenék

Lefolyó duguláselhárítás, lefolyótisztítás sk

Lefolyótisztítás- duguláselhárítás házilag, egyszerűen

Nehezen folyik le a víz a mosogatóból?
Esetleg már le sem folyik?
Vélhetően részlegesen vagy teljesen eldugult a lefolyó. Valahol ;-)
Nem kell megijedni, ez előfordul még jobb helyeken is :)

De miért dugul el a lefolyó? - kérdezheti bárki.

Induljunk ki abból, hogy nem emésztőbe gyűjtjük a szennyvizet, illetve az nincs tele :)

Extrém esetekben lehet, hogy tróger módon van összeállítva a rendszer, például nem megfelelő a csövek lejtése az egyenes szakaszokon. A túl nagy lejtés azt okozza, hogy a víz gyorsan leszalad a csőben, a sűrű anyag meg ottmarad, összegyűlik és dugulást okoz. (A lejtés, ha jól tudom 10 és 150 EZRELÉK között kell, hogy legyen. Az nagyon kicsi ám XD).
Másik extrém eset, ha gondolkodás nélkül mindent betuszkolunk a lefolyóba- pl építési törmelék és társai...

Általában viszont sokkal profánabb dolgok miatt alakul ki a dugulás.
Fürdőszobai lefolyóknál a haj, szőr(borotválkozás) és ruhafoszlányok, mosogatóknál ételmaradék és mosogatószivacs kombinációja okozza. a WC a tampontól és a macskaalomtól dugul el :D
Megemlítendő még a túlzott mosó, mosogató és tisztítószerek hatása is. Előfordulhat esetleg, hogy kicsivel több folyékony szappant nyomunk a kezünkre? Elképzelhető, hogy a háziasszony kezében egy kicsit jobban megbillen a mosogatószeres flakon, és több kerül a mosogatóvízhez, mint kéne. Persze, előfordul, elképzelhető, mint ahogy az is, hogy a kedves borotválkozó urak kissé sok habot nyomnak a képükre- ami ugye szintén a lefolyóban végzi. Ezek apró dolgok, de mind- mind közrejátszanak a dugulás kialakulásában.
Nem érted, mi? Cizellálom kicsit:
Kémia-> oldhatóság-> oldatok-> TÚLTELÍTETT oldat. Szóval szegény vízben több a szilárd anyag, mint amennyi fel tud oldódni. Ez azt okozza, hogy lerakódások keletkeznek.
Ennyi, nem fekete mágia, nem sátánizmus, csak kicsi kémia :)

Szerencsére a lefolyók eldugulása a legtöbb háznál eléggé sporadikus (szórványos, eseti jellegű- csak, hogy tanulj is valamit).

...és akkor most mi legyen?

Az internetet böngészve sokféle házi módot találhatunk a dugulás elhárítására. (A szakember is opció, csak az nem témája a blognak.)
Vegyük sorra a metódusokat:

- Különféle kemikáliák
Ezek azoknak jók, akiknek nincs eldugulva a lefolyójuk. Maradjunk ennyiben :) Nem csodaszerek, viszont drágák és erősen szennyezik a környezetet. Ha mindenképpen ilyet szeretnénk alkalmazni, próbálkozzunk meg szénsavas ásványvízzel vagy kólával inkább...
Fürdőszobai lefolyóknál meg - amik gyakorta hajtól és ruhafoszlányoktól dugulnak el, semmi sem segít. A hajat még a sósav sem oldja, mit tehet akkor akármilyen tisztítószer?

- WC pumpa
Elvben jó és működő megoldás. Gyakorlatban már kicsit problémásabb.
1. A pumpával keltett túlnyomás, ami arra hivatott, hogy eltávolítsa a dugulást, szétnyomhatja a műanyag lefolyócsöveket az illesztéseknél. És illesztések nem csak falon kívül lehetnek ám  :-)
2. Mi a garancia arra, hogy a letuszkolt dugulás nem áll meg pl 5 méterel arrébb a csőrendszerben ? (persze ez csak felvetés, lehet, hogy az én agymázas tévelygésem)

- Mechanikus Lefolyótisztítás
Szerintem ez az egyedül üdvös módszer, mert:
-olcsó
-hatásos
-egyszerű
-preventív jelleggel is alkalmazható
-jó esetben eltávolíthatjuk a dugulást okozó anyagot is.

Hátránya, hogy kissé gusztustalan. Lehetőleg ne közvetlenül étkezés után/ előtt fogjunk hozzá :)

Meg is mutatom, hogyan csináljuk!

Ladies and Gentlemen!

This is Lefolyó:

Alapvetően mind ilyen, legfeljebb máshogy néz ki. Akinél szifon van, a szifon megegyezik az U alakú résszel.

Amire szükségünk van: (gumi)kesztyű, vödör, esetleg csavarhúzó, fogkefe. Komoly barkácsolók használhatnak szifonfogót is :)

 A vödröt betesszük a lefolyó alá, a (gumi)kesztyűt felhúzzuk, és letekerjük a két műanyag csavart, hogy eltávolíthassuk a bűzelzárót. Ez többnyire megoldható szerszám nélkül, kézi erővel. Ha nem alkalmazhatunk például nadrágszíjat, rongyot, fogót. Mivel műanyag alkatrészekről van szó, óvatosan!
 Szifon esetén a középen lévő 'hollandit' vesszük le először.

Kézben a bűzelzáró. Azért kell, hogy a csatornaszag ne jöjjön vissza a lefolyón keresztül. Mindig van benne víz, ami elzárja az utat a levegő és a szagok előtt.

A tömítésekre figyeljünk, mert ezek nélkül ereszt majd a lefolyó :)

 Itt egészen rendben van, a dugulás tehát máshol (is) lehet.

Például közvetlenül a mosdókagyló alatt. Kapjuk le hirtelen a csövezést!

 Íme a trutymó. Latinul Trutyienzisz Hungaricus. (Markos- Nádas után szabadon)
Hihetetlen, mi? Na, most gondoljunk bele, ha elkezdem pumpálni fentről ezt, és ne adj isten sikerül a művelet, ez megakadhat máshol, nem? Vagy csak szerintem?

 Következőleg kapjuk le a mosdókagylóról a lefolyó többi alkatrészét. Ehhez itt egy sima csavarhúzó kell, de többnyire máshol sem kell túl bonyolult dolgokat keresni.
Felül általában egy fém szűrő, alant pedig egy műanyag ellendarab tömítéssel.

 Íme!

 Takarítsuk meg egy elhasznált fogkefével!

 Legalább ennyire. Takarításhoz használhatjuk az éppen "barkácstevékenység alatt álló" mosdót, ugyanis alatta a vödör, a víz abba fog belefolyni.
Javaslom az összes alkatrész mosogatószeres tisztítását, mielőtt újra összeállítanánk a lefolyót.

Prevenció: Minden évben egyszer takarítsuk ki a lefolyót, mielőtt eldugulna :)

És mi van akkor, ha ez nem oldja meg a problémát?
Csőgörény helyi alkalmazását javaslom. Tudom ám szépen is mondani: (Lefolyó)Csőtisztító spirál

A képen jelölt részt húzzuk a nyíl irányába- tehát kihúzzuk a falból :) és ide betoljuk a csőgörényt. Ha szerencsénk van, elég hosszú a görényünk, és elér a dugulásig. Ha nincs, akkor nem.
Elvetemültebb barkácsolók próbálkozhatnak még magasnyomású mosóval, kerti slaggal, vagy bármivel, amiben bíznak.
Én erre már nem szeretnék kitérni, mert szerintem meghaladja az átlagos igényeket, és akár több kárt is okozhatunk, mint amennyi haszonnal kecsegtet a művelet :)
Ezen kívül, a duguláselhárítóknak is élni kell valamiből :)

 Az irományban szó esett a szifonfogóról. Hogy szélesítsem szerszámismereted, lefényképeztem :)

Itt látható:

 Kívánok hasznos időtöltést!
