Üdvözöllek!
Mint az a címből kiderül, nem túlzottan értek a lemezjátszókhoz. Természetesen ez nem gátol meg abban, hogy megjavítsak egy ilyet, sőt még be is mutatom. Miért ne? Bár én lennék az egyetlen az ismert világon, aki nem ért valamihez, és bár mindenki értene a gyakorlatban ahhoz, amiről úgy véli, hogy tudja...De szép is volna!
Na de mi is az a bigyó?
A fej, ha jól sejtem. Vagy hangszedő. Vagy pick-up.
Az a műanyag bigyó, amibe be van dobozolva a tű meg az a rész, ami átlakítja a tű mozgását elektromos feszültséggé. Keresgéltem a neten, hogy mégis mi ennek a hivatalosan elfogadott neve, de egyértelműen és konkrétan nem leltem rá, így ezek után a fej kifejezést fogom használni, még ha nem is feltétlenül ez a politikailag korrekt elnevezés. Amúgy sem vagyok politikailag korrekt, és nem is áll szándékomban annak lenni. Akinek ez szúrja a szemét az...vegye le szuronyt a puskájáról!
Minek pótolni?

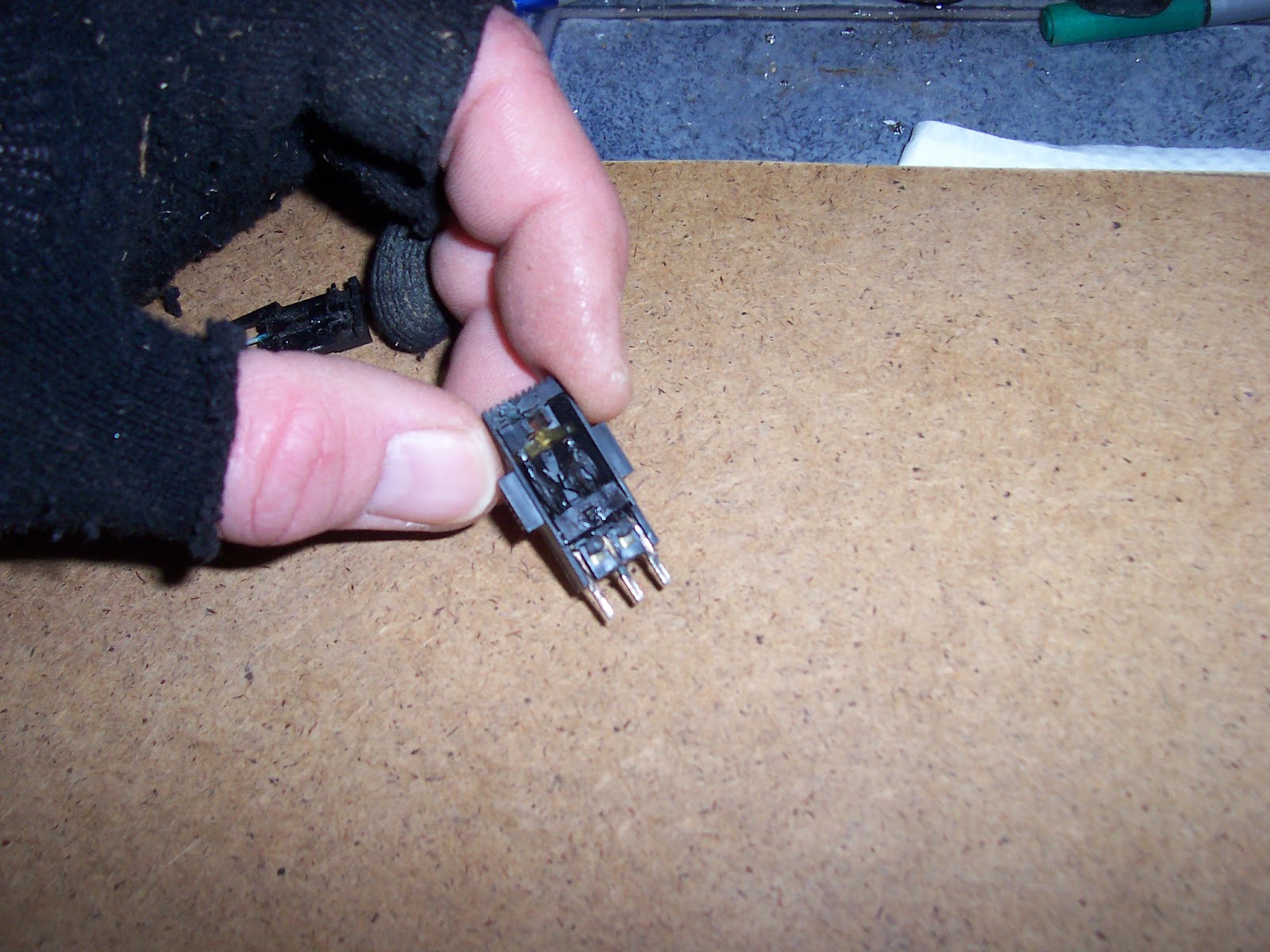

A régebbi lejátszókhoz már nem kapni fejet, azért. És idővel elmennek tönkre. Nézd meg:
Nem mintha túlzottan nagy értéket képviselne egy mono Tesla lemezjátszó, de mégiscsak egy működő és használható gép- már ha valaki erre gerjed. Nem feltétlenül kéne szemetet gyártani a régi technikából!
A pótlásról

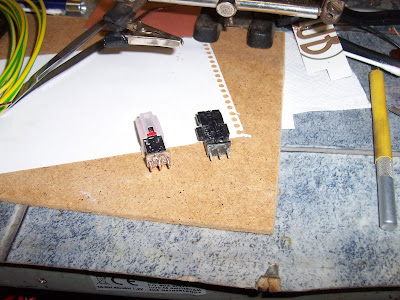

Az ötlet nem tőlem származik. Miközben pótfejet keresgétem a neten, egy Cseh lapon belefutottam ebbe :
-a képet loptam-
Szóval a Csehek megoldották. Igaz, nem arról van szó, hogy megmutatták volna az átalakítást, pusztán arról, hogy valaki megépítette eladásra a jobb oldalon látható öszvér fejet. De náluk legalább lehet kapni. Nálunk meg kidobáljuk az öreg lejátszókat, mert az ország előre megy- egyenest a szakadékba...
A fej pótlása egyszerű, ha van. Kiveszed a régit a shellből- ez a tokja, ami a kar végén van- és beteszed az újat. A fej "utángyártása" elméletben egyszerű, gyakorlatban kissé macerás. Azt ne gondold, hogy majd a sufniban valójában lemezjátszó fejet fogsz gyártani. Mondjuk mágnesest lehetne tekercselni ha jó a szemed és biztos a kezed, de ez eredetileg nem az, hanem piezzo kristályos. Amit itt bemutatok az csupán a csatlakozó átalakítása.
Kell hozzá a régi, már használhatatlan fej- a lábkiosztás átjelölése végett. Ha nincs meg az bonyolítja a dolgot, de a lábak helyzetét így is le lehet koppintani a shellről.
Kell még egy másik hasonló- tehát kristályos helyett kristályos, mágneses helyett mágneses- működő fej, lehetőleg új és olcsó. Említettem, nem túlzottan értek a lemezjátszókhoz, szóval nem tudom mi a különbség a különböző csiszolású és anyagú tűk között, meg azt sem tudom, mitől jobb egy tízezer forintos fej mint egy két dolláros. És nyilván más sem tudja, csak hiszi. Gondolj bele, megveszed a boltban a mittudoménmilyen tűs fejet. Mondd meg nekem, utána tudsz járni, hogy tényleg abból van, amiből mondják, vagy csak inkább elhiszed? Mondjuk nem is izgat a dolog. Ha lehet- márpedig lehet- választani, én inkább olcsón veszek szart, mint drágán. Jó minőséget már rég nem láttam se olcsón, se drágán :-/ Nyilván azért, mert piszkosul dübörög a gazdaság, nem érnek rá jót gyártani. Se gyártani...
Kell még egy darabka nyák lap, rézdrót, meg forrasztás :)
A szerelés
Megvetted a kínai fejet. Nálunk is lehet kapni drágán- kétezerét- meg Kínából is idejön- négy darab 6 USD- ért.

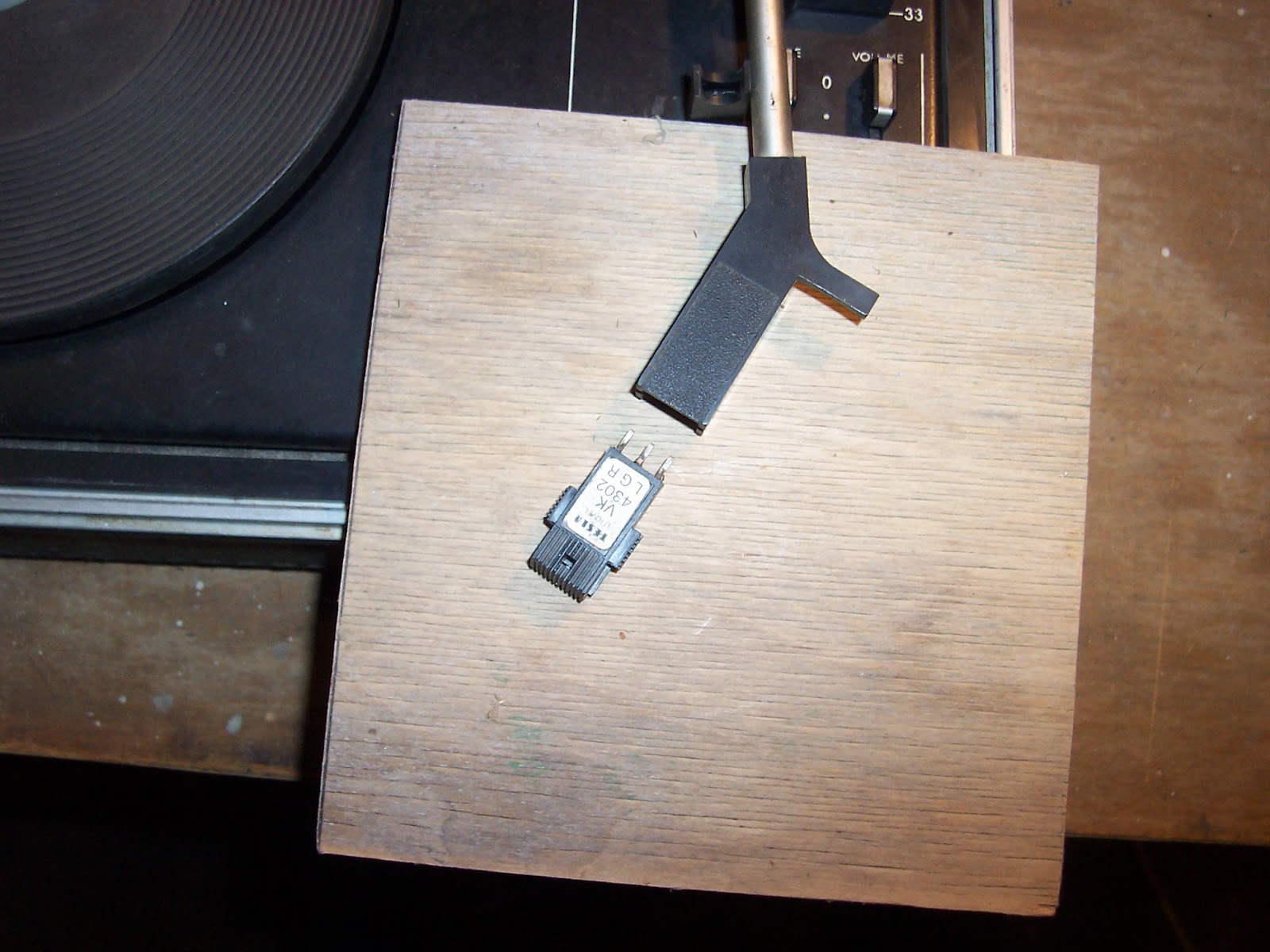

Az eredti Tesla VK4302 fejnek 3 lába van: bal csatorna, jobb csatorna és föld- ami közösítve van. A kínainál mint látod mindkét csatornához külön van földpont. Nem esel kétségbe!
Darabka műszaki rajzlapra átjelölöd a kínai fej lábait:
Egyszerűen odanyomod a papírhoz. Utána kiluggatod a papírt a jelölés alapján,
majd rápróbálod a fejre. Ha jó, akkor körbevágod a lapot. Ha nem, akkor új próbálkozás :) Itt felhívom a figyelmed, hogy fontos a precizitás...Ezt úgy értem, hogy a kínai fej lábai és a régi fej lábai egy vonalban kell, hogy legyenek. Na, hogy értsd: a képen, ha összekötnéd a felső két pontot, lenne egy vonalad. Ha az alsó két pontot is összekötnéd, akkor két párhuzamos vonalad lenne. Ha most rájelölnéd a Tesla fej három lábát a papírra, akkor azokat a pontokat összekötve három vonalat kapnál, és akkor lenne jó, ha a három vonal párhuzamos lenne egymással. Így remélem érted. Ez amúgy azért kívánatos, mert a fejnek nem szabadna megdőlnie se jobbra, sem pedig balra a tokjában (shellben), ugyanis akkor egyrészt torzítani fog, másrészt feleslegesen rongálja a vinil lemezen a mikrobarázdát. Stimt?
Na ha eddig megvagy, kapd elő a nyers nyák lemezt!
Az eredeti fejet használva jelöld ki a körvonalat. Azért kell az eredeti fej, mert az adja meg a shell befogadó méretét. Nem lenne jó, ha a munka végeztével derülne ki, hogy a megbütykölt fej a nyák lap miatt nem fér be a shellbe!
Utána a papírsablont használva jelöld ki a kínai fejnek kifúrandó lukakat, majd az eredeti fej lábainak a lukait is!
Fúrd ki mind az öt lukat- lehetőleg passzentosra!
Majd vágd ki a szükséges részt!
Tegyél próbát mindkét fejjel! Ha jónak tűnik minden- párhuzamosak a lábak- akkor jó. Ha rossz helyre fúrtál, inkább most kezdd előröl! Ha nagy lett a nyák, most még igazíthatsz rajta!
Valami ilyesmi kinézete lesz :) Már amennyire látszik.
Következő lépésként a rézfóliát 'megszakítjuk'. Itt feleslegesnek érzem a hagyományos nyomtatott áramkör készítő technikák alkalmazását, ezért javaslom a szikét, sniccert. Mind a kínai lábakat, mind a pót lábakat rá kell majd forrasztani a nyák lapra, ezért a panelt úgy kell megszaggatni, hogy csak az összeillő lábaknál legyen érintkezés. Ehhez készítettem Painttel ábrát, úgy jobban érthető:
Itt a lap. A kék pontok a kínai fej lábainak kifúrt lukak, a piros pontok az eredeti fej lábainak kifúrt lukak. Szürke vonalakkal jelöltem a megszakításokat a fólián.
Két szélen lesz a két csatorna (jobb és bal) összekötve, középen pedig közösítjük a földpontot.
És ez lesz a végső összeállítás. Kínai fejre megy a panel, a lábait beforrasztjuk majd lereszeljük/ köszörüljük/ csípkedjük, hogy ne álljanak ki túlzottan.
A pótlábaknak felhasználhatjuk az eredeti fej lábait is. Mivel én ezt inkább elraktam- hátha kell még sablonnak alapon- kerestem a shell csatlakozójába szorosan illő tömör rézkábelt, és ebből vágtam le a megfelelő hosszúságú darabokat.
A drótdarabkák végeit akkus fúróba fogva lekeríthetjük reszelővel vagy kaszakővel, ha precízek akarunk lenni. A képen ez ugyan nem látható, így a képzeletedre van bízva a folyamat :)
Ez után beforrasztjuk a kínai fej lábait,
majd lecsiszoljuk a kiálló részeket. Ha nem csiszolnánk le a kiálló részeket, nem lehetne betolni a helyére az új fejet :)
Már csak a pótlábak beforrasztása van hátra. Én olyan hosszúra vágtam a pótlábakat, hogy a panelon áttolva a fej műanyag házához érjenek. Nem mintha túlzottan nagy erők hatnának itt, de tartsuk észben, hogy eredetileg nem (csak) a csatlakozók tartják a helyén a fejet a tokjában.
Elkészült a mű, mehet a helyére. Ha pontosan dolgoztál, a siker nem marad el!
Nyilván létezhet és létezik is ettől jobb, szebb, korrektebb megoldás a fej pótlására (és az is lehet, hogy nem minden lemezjátszóhoz alkalmazható ez). Nyilván. Ám én ilyet nem leltem nagy internet országban. Ha Te- kedves olvasó- tudsz jobbat, megkérlek ne tartsd magadban! A tudás nem hatalom hanem lehetőség, amivel jobbá tehetjük egymás életét és a világunkat!
Sok sikert az utánépítéshez!
